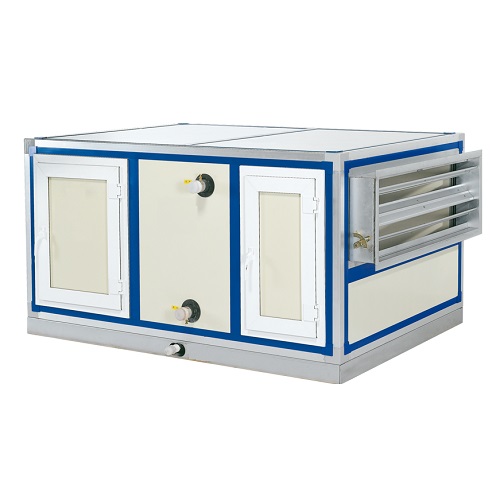

产品名称：试验室全室空调机组

产品原理：

• 试验室全室空调系统用于发动机试验室内通风换气，将发动机工作过程中产生的余热排出，降低室内温度，同时将泄漏的发动机废气及时排出厂房外。全室空调系统具有手动和自动两种工作状态。在自动状态下，由设置在试验室内的温度传感器来采集试验室内温度信号与系统设定值进行比较，通过调节送风风机转速及冷冻水流量来实现系统送风温度保持在设定值范围内；由设置在试验室内的负压传感器来采集试验室内负压信号与系统设定值进行比较，通过调节排风风机转速来实现系统试验室内负压保持在设定值范围内。全室空调机组采用无冷桥结构设计，主要由排风段、均流段、分流段、混合过滤段、表冷段、送风段组成，具有低运行能耗、低噪声、保温效果好等特点，漏风率、过滤效率、振动等各项指标，均优于国家相应标准要求。

产品特点：

• ◆框架：机组钢结构框架全部使用优质冷轧钢制造，结构牢固，具有良好机械强度。
• ◆填充材料：箱体面板内外层之间填充A级不燃材料，确保机组的绝热和防腐性能。
• ◆密封材料：机组面板与面板之间及面板与机组框架之间采用机床自动喷射成型的闭孔结构密封材料，具有抑燃、抑菌、不吸水、 抗老化、抗氧化等特性。
• ◆底座：机组底座采用型钢制作，表面经过喷涂处理；底座高度不小于200mm，设有吊装孔，便于起重机运输吊装。空调箱具有良 好的密闭性，漏风率≤2%。
• ◆检修门（板）：机组的检修门（板）采用双面钢板夹心结构，内腔填充隔热保温材料，与箱体的结合处采用专用密封材料，具有 良好的密闭措施，减少冷桥，防止泄漏；由于空间受限无法打开检修门的安装位置安装了便于拆卸的检修板。处 于正压段的检修门把手，应有防止意外突然开启的安全和泄压措施。风机段的门把手有带锁装置。
• ◆视窗及检修灯：机组风机段和过滤器的检修段，设置防雾化视窗和检修灯。检修灯电源为低压安全电源。
• ◆表冷挡水段器：表冷器采用铜管铝肋片形式，肋片采用二次翻边新工艺，通过机械胀管，使铜管和铝片紧密贴合，独特的翅片形 状及结构使换热器表面不易积灰，便于清洗，能有效防止病菌在翅片上滋生，确保换热器良好的换热能力。采用 严格清洗方法，提高了热换器的表面清洁度，确保换热器的高效换热能力；采用独特的换热器制冷流程，合理的 匹配风量与迎面风速，确保制冷流程与风侧冷量的平衡关系，充分发挥换热器的换热能力。每台热交换器都经 1.6MPa气密性试验合格，水阻力≤60kPa。表冷器能整体侧抽，便于清洁和更换。表冷器框架采用不锈钢或铝合 金材料。表冷器带挡水板，底部设置不锈钢滴水盘，结构合理、便于排水。滴水盘不锈钢板厚度≥1.0mm，作保 温处理以防止底部结露。
• ◆过滤器：过滤段采用密折式过滤器，对灰尘的计数效率≥70%(≥1μm) F7。过滤器安装方式方便维护时拆卸、更换。过滤器带指 针式差压计。
• ◆风机：风机采用离心风机，具有结构紧凑，工艺精良，动静平衡测试严格，噪音低，性能稳定可靠等特点，风机采用变频 控制。风叶为金属材料模具一次压制成型，叶片与叶片之间误差小，动、静平衡好。整个驱动装置应设置在减震底座上， 底座为弹簧减振底座；风机的性能参数符合国际和国家权威测试机构的测试标准；风机出口处和箱体间有密封材料作软连 接；
• ◆机组的振动：风机转速大于800r/min 时，振动速度不大于4mm/s；风机转速不大于800r/min 时，振动速度不大于3mm/s。
• ◆冷冻水流量调节阀：采用西门子电动比例调节阀，介质温度满足-25℃~+130℃。免维护，执行器配有同步或异步电机，由微电子 处理器控制。带有自润滑多孔轴承的抗阻碍齿轮链。超负荷中断开关，保护部件不受过载伤害。具有可选择 流量特性：等百分比或者线性。
